Nieuwe fok Koningin van de Nacht 1

Na een nieuw grootzeil moet er vanzelfsprekend ook een nieuwe fok komen.
Het is gewoon geen gezicht; een krakend nieuw grootzeil, en dan zo'n grauwe lap daarvoor, waar je doorheen kijkt, met allemaal verstellapjes.

Een Albin Viggen heeft een zeilplan met 3 voorzeilen: een stormfok, een genua, en iets daartussenin.

Het middelste voorzeil, dat een 7/8 zeil is, is het zeil dat ik ga maken. Een stormfok is er al en de genua blijft nog even op het verlanglijstje staan.

Het ontwerp:
Met Sailcut CAD een triradiaal ontwerp gemaakt.
Triradiaal omdat het mooi is en een grotere vormvastheid heeft.
Het is wel meer werk. 28 Panelen moeten geplot, gesneden en aan elkaar gestikt worden in plaats van 6 of 7 zoals bij een cross-cut ontwerp.
Bij een zeilmaker kost dat geld, bij mij niet. Alleen tijd.

Met de zeilmaker het ontwerp besproken, de afwerking van de lijken, het doek.
Bij een triradiaal ontwerp moet de trekvastheid van het doek in vertikale richting ongeveer gelijk zijn als in horizontale richting.
We komen uit op Contender Pro Radial 6,5 oz.

Het originele zeil had een venster. Dat laat ik weg. Het is niet nodig, het is extra werk en het kan een verzwakking zijn van het zeil.

Het plotten ga ik opnieuw zelf doen. Dat is wel een klus. Maar er is geen tijdsdruk. Het moet leuk blijven. Geen zin meer, dan stoppen.
Het naaien is een stuk eenvoudiger dan bij een grootzeil. Geen zeillatten, geen riffen met voor elk rif een patch in voor- en achterlijk.
Die patches vaststikken is het lastigst op een naaimachine met een korte arm. Dus wil je dat in een zo vroeg mogelijk stadium doen, als het zeil nog niet helemaal  in elkaar zit.

De bestelling is in huis, maar het is nog volop zeilseizoen en dat gaat voor.

Boordpc

Ik was al een tijdje niet meer blij met de boordpc.
Hij werd hoe langer hoe trager.
Hij draait op Windows en hij is niet compatibel met OpenGL, iets wat het werken een navigatieprogramma veel sneller maakt.



Gekozen om de pc te upgraden.
Nieuw moederboardje erin, met een vaste grafische kaart die goed met OpenGL kan werken.
Gelijk ook maar 8 RAM werkgeheugen in plaats van 4.

Ubuntu 19.04 geinstalleerd. Dat voelt goed.
OpenCPN erop, OEsenc kaarten ingeladen; met de dongle kan ik deze kaart tegenwoordig op elke pc of pi gebruiken.


Nu VNC instellen. Het schermpje dat ik gebruik en dat op het schuifluikstaat is op een zonnige dag niet goed afleesbaar. Ik heb destijds gekozen voor een energiezuinig scherm, 200 nits. Wel zuinig, maar niet goed afleesbaar in de zon. Een second screen (telefoon bijvoorbeeld) is dan erg handig.
Eerst een WiFi-hotspot maken, zodat ik aan boord een eigen netwerkje heb. Dat gaat heel gemakkelijk op Ubuntu. Ik kan met mijn telefoon goed inloggen in het netwerk.
Dan een VNC-server installeren op de pc en een VNC-client op de telefoon.
Dat gaat niet.
Ik probeer er wel 3, Vino, TightVNC en TigerVNC, maar het lukt niet om met de telefoon verbinding te maken.
Ik snap niet waarom het niet lukt. Het meest ergerlijk vind ik nog dat het op Windows wel lukte.
Wat nu? WiFi-direct? Daarmee kan je wel files verzenden, maar niet een complete screen-mirror bewerkstelligen. Bluetooth? Idem.
TeamViewer? Moet ik nog proberen. Het zou me erg spijten als ik mijn telefoon niet als 2e scherm kan gebruiken.



Dan de nieuwe pc op de Titaantje uitproberen.
Hij start normaal, ik sluit hem aan op de mux en probeer in OpenCPN een nieuwe verbinding op te zetten op /dev/ttyUSB0. Het lukt niet. Wat nu?
Met de RPi lukt het nu ook niet meer, terwijl we daar een week op de Waddenzee mee genavigeerd hebben.
Dan moet het aan de mux of aan de kabel liggen. De mux heeft ook WiFi. Die lijkt het goed te doen.  Jammer dat je in OpenCPN geen NMEA0183 via WiFi kan gebruiken.
Als de WiFi van de mux het doet, dan werkt de mux kennelijk goed. De kabel defekt?
Laptop (met de kabel) aangesloten op de mux en het instelprogramma gestart. Het lukt niet om een com-poort te vinden die het programma verbindt met de mux.
Het moet de kabel zijn. Et is het soort kabel dat normaal tussen een printer en een pc zit. Die heb ik thuis ook nog wel.

Het venijn komt in clusters. Jikke's marifoon ook al kapot. Het heeft vast met de zomerstorm te maken. Windhoos in Amsterdam, windsnelheden van meer dan 100 km/uur aan de kust.

17-08-2019

• de marifoon van Jikke was inderdaad stuk. Opgestuurd naar Brand BV, het moederbord was defekt. Ik heb iets met moederborden, geloof ik. Vervangen was een stuk goedkoper dan een andere aanschaffen. Het is verder een marifoon met goede mogelijkheden en bovendien zit hij zo mooi ingebouwd in het schakelpaneel.
• de multiplexer kon ik thuis met een andere kabel met het instelprogramma weer bereiken. Alle instellingen waren verdwenen. De firmware weer ingelezen, herstart en zie... de oude instellingen zijn weer terug. Op de Titaantje werkt het weer prima, zelfs met de oude kabel?!
• Op de boord-pc heb ik uiteindelijk toch maar weer Windows geinstalleerd. Ik kreeg het niet voor elkaar om op Ubuntu het scherm te delen met mijn telefoon en dat vind ik een absolute voorwaarde sine qua non. Nu moet ik ervoor zorgen dat de boord-pc nooit in staat is om updates te ontvangen, dus niet aansluiten op het internet. Bij Windows 8 kan je bovendien zelf het automatisch updaten uitzetten. Ik upgrade dus niet naar Windows 10.
• Helaas merk ik dat het nieuwe moederboard niet compatibel is met OpenGL. Dat had ik tevoren nog gevraagd aan de leverancier. Was geen probleem. Maar als ik in OpenCPN OpenGL aanvink dan bevriest het scherm. Erg jammer. OpenGL is wel echt een verbetering voor de snelheid van het werken met kaarten. Nu ben ik met het nieuwe moederboard toch nog niet veel opgeschoten. Niet getreurd, alles werkt weer. 25-08-2019: omdat de leverancier volhield dat OpenGL wel draait op dit moederboard heb ik toch maar een keer updates geinstalleerd op Windows 8.1. En inderdaad doet OpenGL het nu goed; er stond aanvankelijk een oude versie op van OpenGL (1.1 of zoiets), nu de laatste. Kaarten verschuiven over het scerm en in- en uitzoomen gaat vliegensvlug.

Koningin van de Nacht 18: marifoon

Zaterdag 3 augustus.
Weinig wind voorspeld, maar zo gauw we de Gouwzee verlaten steekt de wind op. Met 5 tot 7 knopen genieten we van een heerlijk dagje op het Markermeer.
Jikke's bootje loopt prima.
De bestelling voor de nieuwe fok is de deur uit. Dat wil zeggen een rol zeildoek, en andere attributen om een fok te maken.
De huidige fok is op. Op sommige plekken kan je er doorheen kijken; allemaal kleine gaatjes. Meerdere reparatieplekjes.

De marifoon, mijn oude Simrad, doet het niet.
Het probleem kleeft aan mij. Met de Titaantje heb ik ook al uitgebreide zoektochten moeten  ondernemen om storingen te verhelpen.
Een SWR-meter had ik al. Maar nu ben ik nog beter voorbereid om het probleem te tekkelen.
Vorige keer met de SWR-meter al vastgesteld dat er een probleem is. Die SWR-meter schakel je tussen de marifoon en de antenne. Je laat de marifoon zenden en dat signaal wordt gebruikt voor de SWR-meting.
Het resultaat was abominabel.
Toch weet je dan nog niet of dat aan de antenne ligt of dat de marifoon kapot is.
Of laat ik het voorzichtiger formuleren, met mijn gebrekkige kennis van dit soort zaken, ik weet dan niet waar het aan ligt.

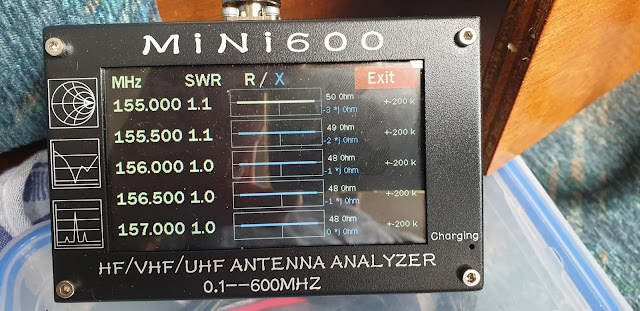

Vandaag een test gedaan met de Mini600, een antenne-analyzer.
Dit apparaat genereert zelf een signaal.  Hij doet een SWR-meting (Standing Wave Ratio),  maar ook een TDR-meting (Tine Domain Reflection).

Een SWR van 1,0 lijkt mij uitstekend. Kennelijk zijn de kabel, de connectoren en de antenne prima.

De TDR geeft een reflexie op 12,80 meter. De mast is ongeveer 8 meter lang en de kabel tussen marifoon en mast ruim 4 meter. Die 12,80 meter is gewoon de totale lengte van de kabel. Er zijn dus geen reflecties in het verloop van de kabel die wijzen op breuk, gebrekkig aangelegde connectoren, te scherpe bocht van de kabel.

Ik concludeer hieruit dat het probleem de marifoon zelf is.
Ik neem hem mee en ga hem eens proberen op de Titaantje. Dat is voor mij de makkelijkste manier om hem te testen.
Dit apparaat bespaart mij wellicht een ingewikkelde klimpartij in de mast.


09-08-2019: de marifoon meegenomen naar de Titaantje. Ook daar doet ie het niet. Hij is stuk. Opengemaakt: nergens een doorgebrand plekje of een los contactje. Geen zekering gevonden. Opsturen naar Brand. Wie weet.
